現場を見る

確かな技術と開発力で
難易度が高い現場も安全に完遂

高度成長期のコンクリート構造物の多くが、耐用年数を経過する近年、
私たちの仕事は、ビルや橋、トンネルなどインフラの維持に不可欠です。
ニーズが高く、災害対策としても重要な役割を担っています。
当社は現場スタッフの安全と効率を第一に考え、技術力の開発にも力を注いています。

コンクリートコーリングのポリシー

  • 人の安全を追求
  • 環境に配慮
  • 効率化の追求
  • 開発力の向上

プロジェクト一例

  • 地下鉄工事
  • ダムゲートレス化工事

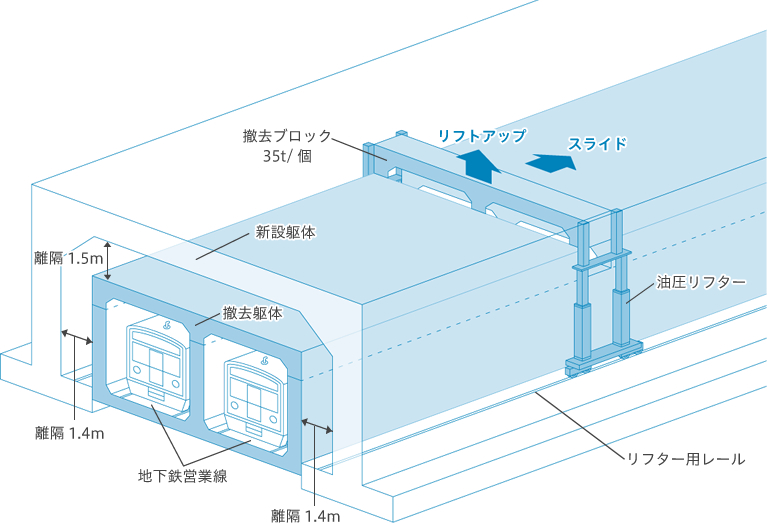

地下鉄工事の図

工事種

地下鉄工事

メイン工法

  • ・コアドリリング工法
  • ・ワイヤーソーイング工法

主な使用機材

  • ・コアマシン
  • ・ワイヤーソーイング
  • 地下鉄工事の写真

    STEP
    1

    先行コア抜き

    工事担当者の写真

    工事部門 カッティング

    終電後、計画配置通り誘導用コア抜きを行いました。

  • 地下鉄工事の写真

    STEP
    2

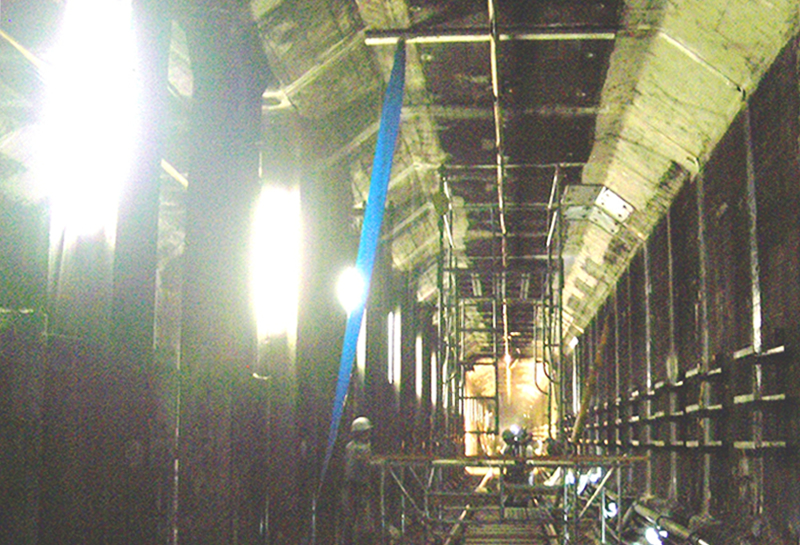

    地下鉄線路内養生

    工事担当者の写真

    工事部門 カッティング

    ワイヤーソー切断により発生する排水を、線路内に落下させないように養生カバーを設置します。

  • 地下鉄工事の写真

    STEP
    3

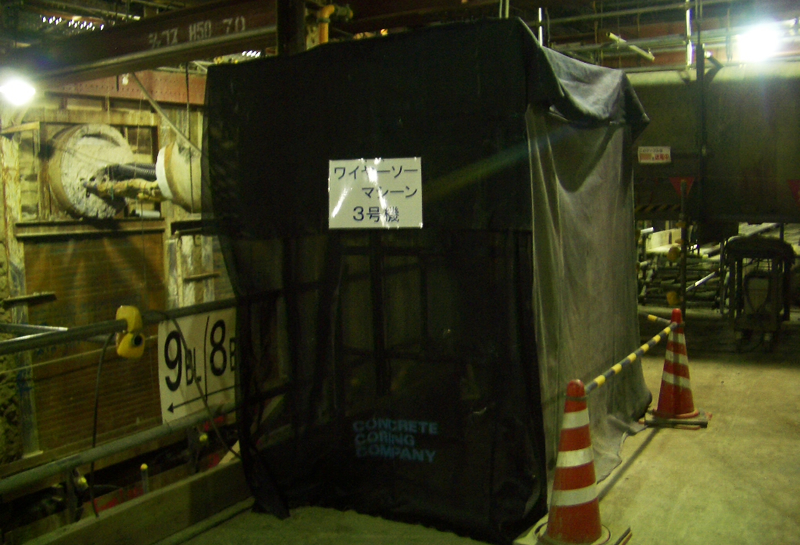

    先行ワイヤーソー切断

    工事担当者の写真

    工事部門 カッティング

    計画的に切断可能なエリアをワイヤーソーにて切断することで、工期短縮を図りました。

  • 地下鉄工事の写真

    STEP
    4

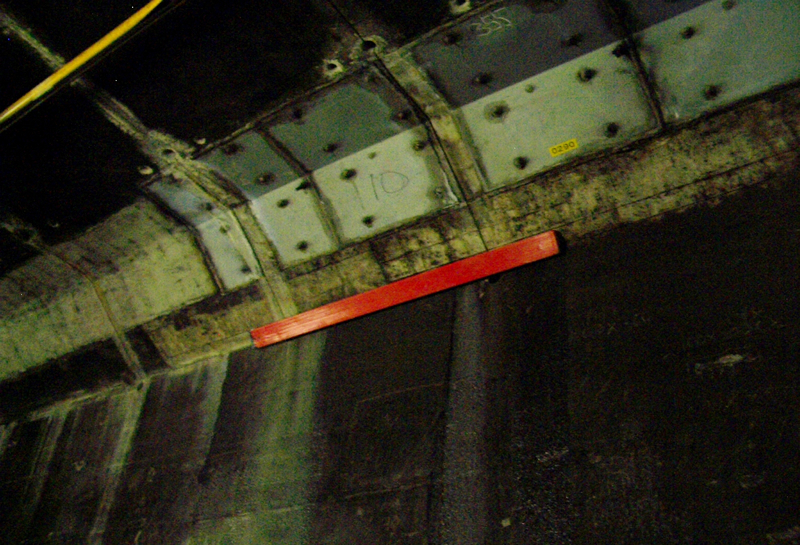

    後行ワイヤーソー切断

    工事担当者の写真

    工事部門 カッティング

    リフトアップ直前は、当日撤去するブロックを最終的に後行ワイヤーソーにて縁切りを行います。

  • 地下鉄工事の写真

    STEP
    5

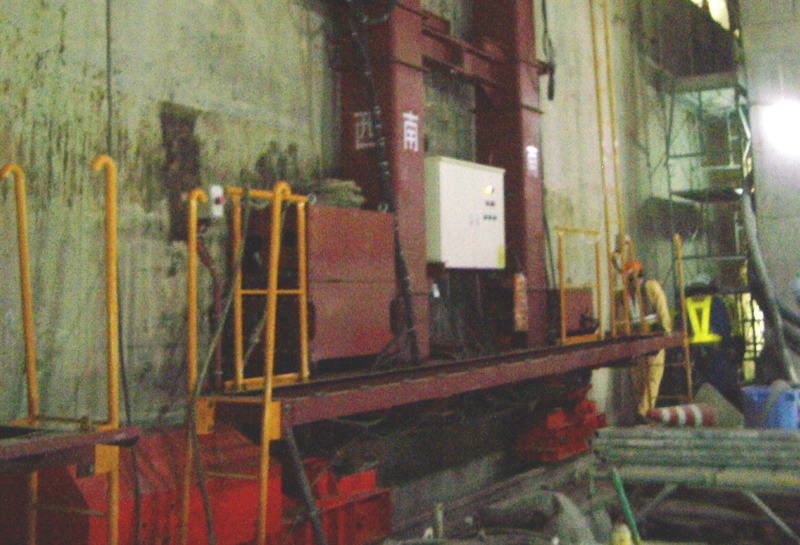

    油圧リフター設備

    技術担当者の写真

    技術部門

    吊り上げ能力60tの油圧リフターを搬出開口部まで横移動できるよう、機械用走行レールの設置を考案しました。

  • 地下鉄工事の写真

    STEP
    6

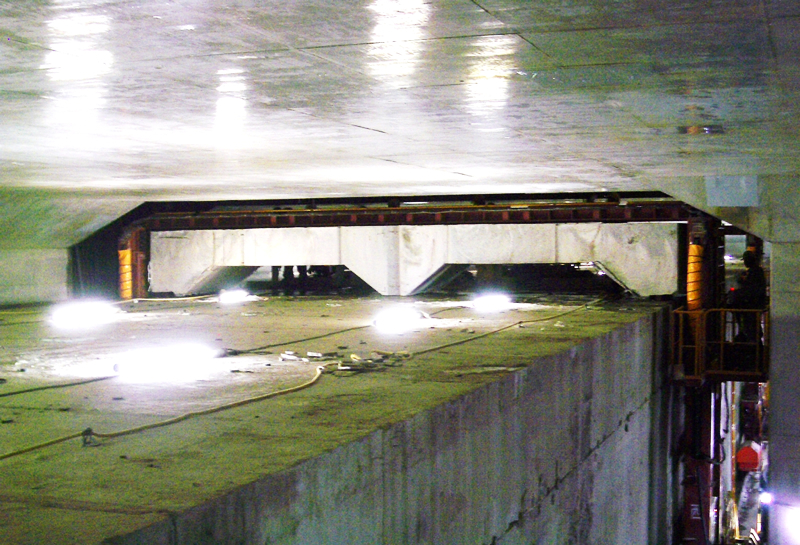

    リフトアップ状況

    工事担当者の写真

    工事部門 カッティング

    油圧リフターにて35tのブロックを1.15mせり上げ、既設トンネル上をスライドさせることで線路の安全を確保しました。

  • 地下鉄工事の写真

    STEP
    7

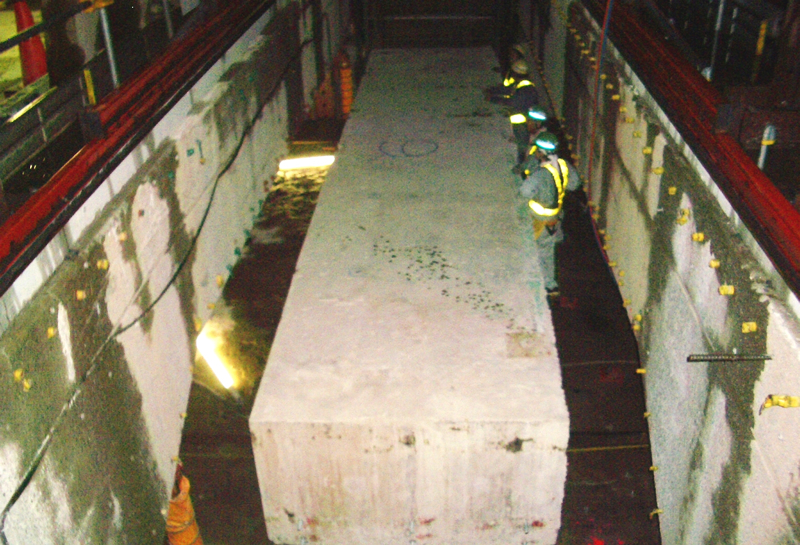

    ブロック地上搬出前

    工事担当者の写真

    工事部門 カッティング

    ブロックを搬出開口部まで最大約40m横移動させます。

  • 地下鉄工事の写真

    STEP
    8

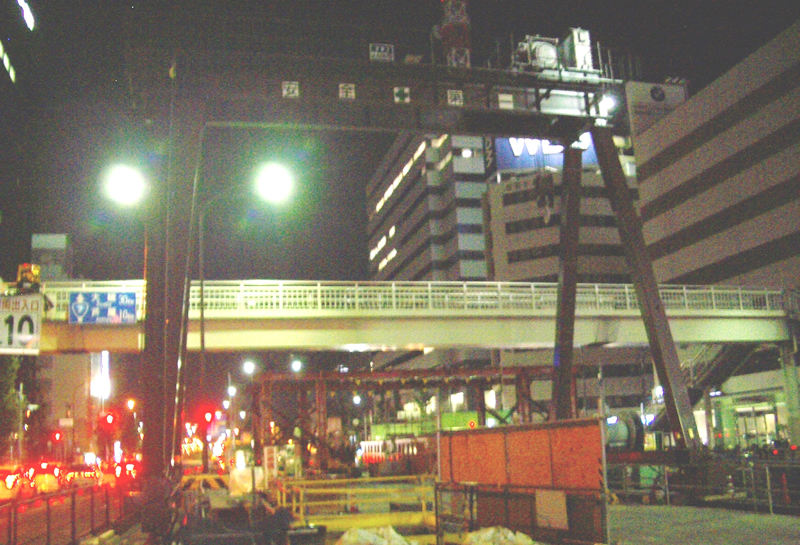

    地上部門型クレーン設備

    工事担当者の写真

    工事部門 カッティング

    ようやく、地下にあるコンクリートを地上へ搬出できました!

  • 地下鉄工事の写真

    STEP
    9

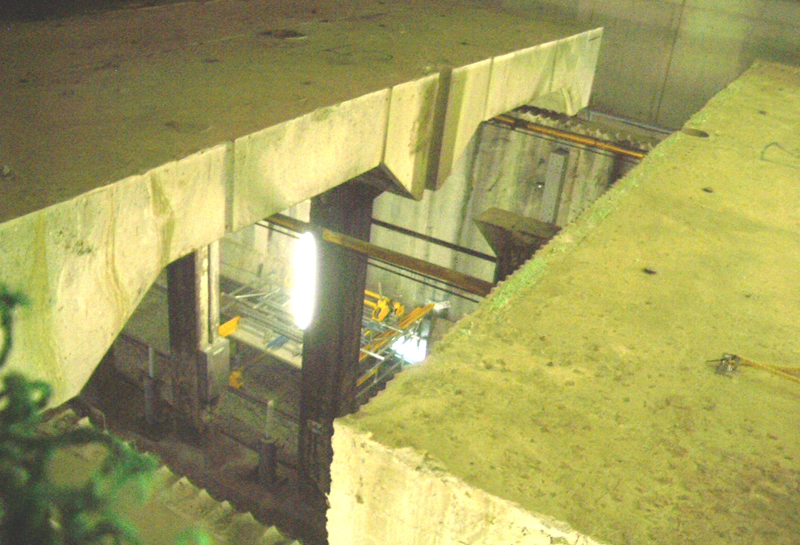

    頂版部撤去後

    営業担当者の写真

    営業部門

    地下鉄の真上のコンクリートを撤去し、ひと安心です。

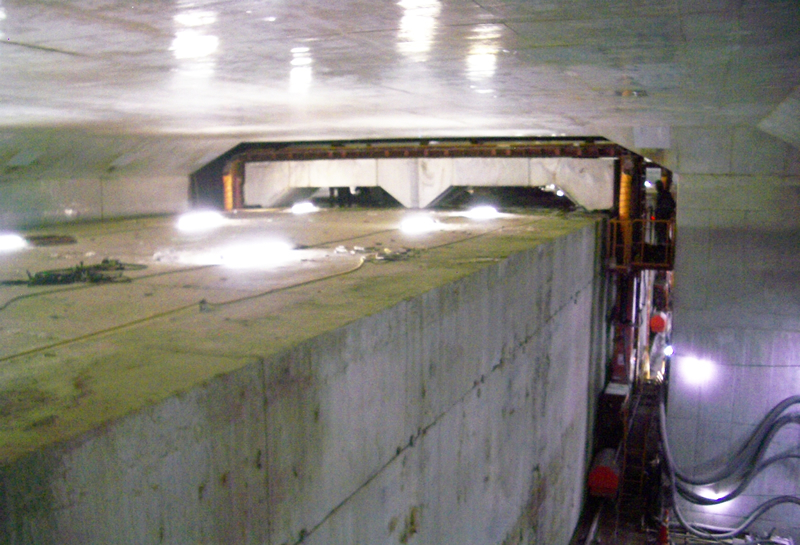

Before

工事前の写真

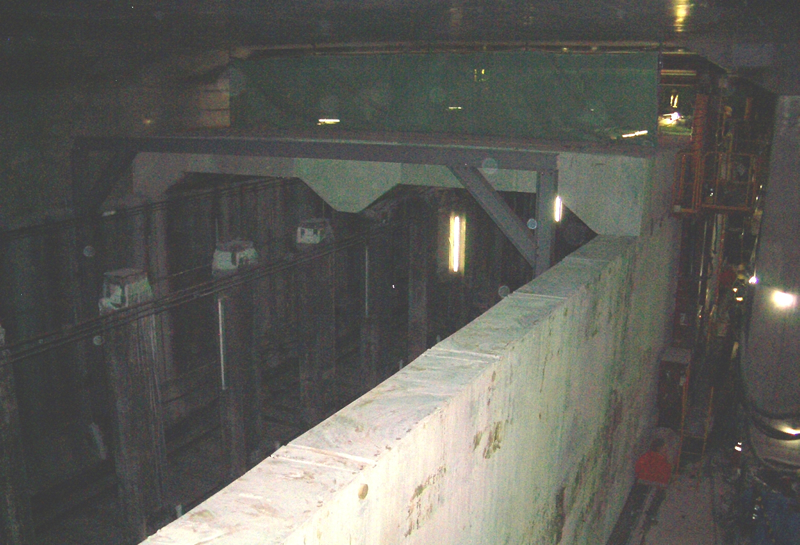

After

工事後の写真

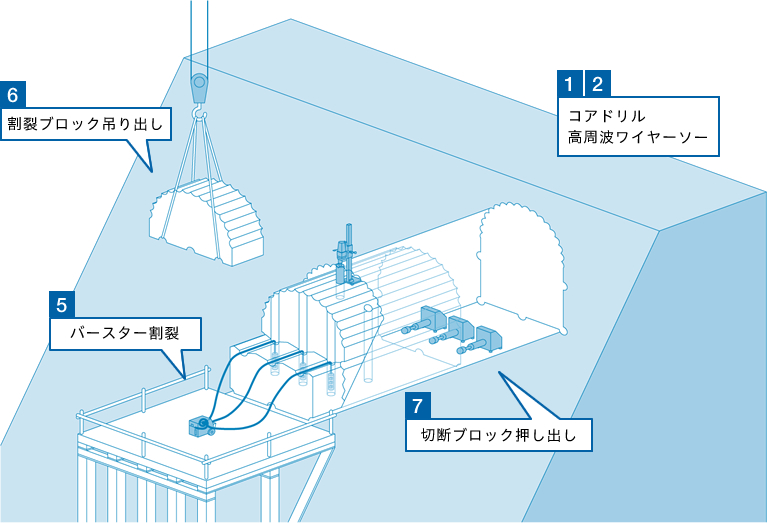

ダムゲートレス化工事の図

工事種

ダム工事

メイン工法

  • ・コアドリリング工法
  • ・ワイヤーソーイング工法
  • ・バースター工法

主な使用機材

  • ・コアマシン
  • ・ワイヤーソーイング
  • ・バースターマシン
  • ダムゲートレス化工事の写真

    STEP
    1

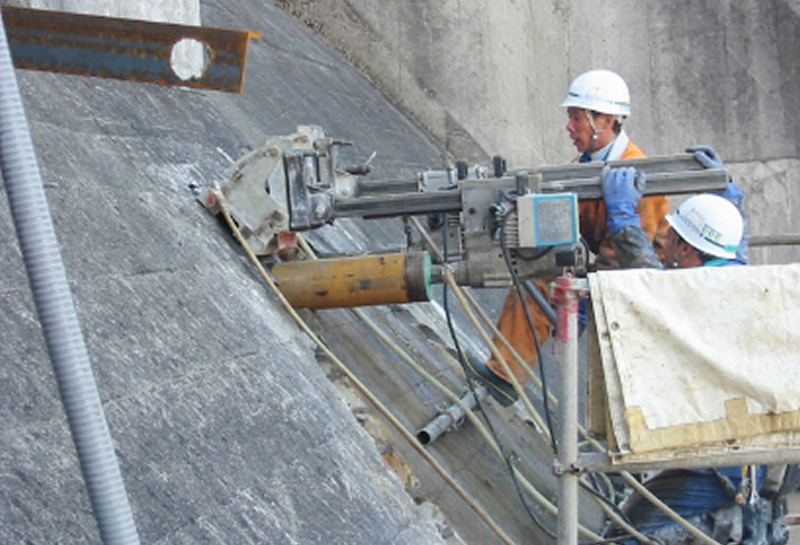

    コアドリリング

    工事担当者の写真

    工事部門 カッティング

    傾斜したコンクリート面にコアマシンを設置し、高い精度で抜きました。

  • ダムゲートレス化工事の写真

    STEP
    2

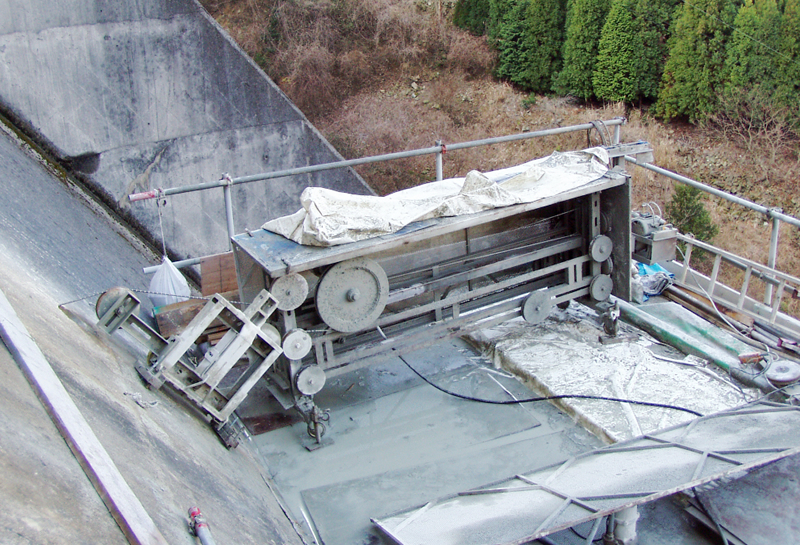

    高周波ワイヤーソーイング

    技術担当者の写真

    技術部門

    切断面積が大きい場合は、出力の高い高周波ワイヤーソーマシンを選定します。

  • ダムゲートレス化工事の写真

    STEP
    3

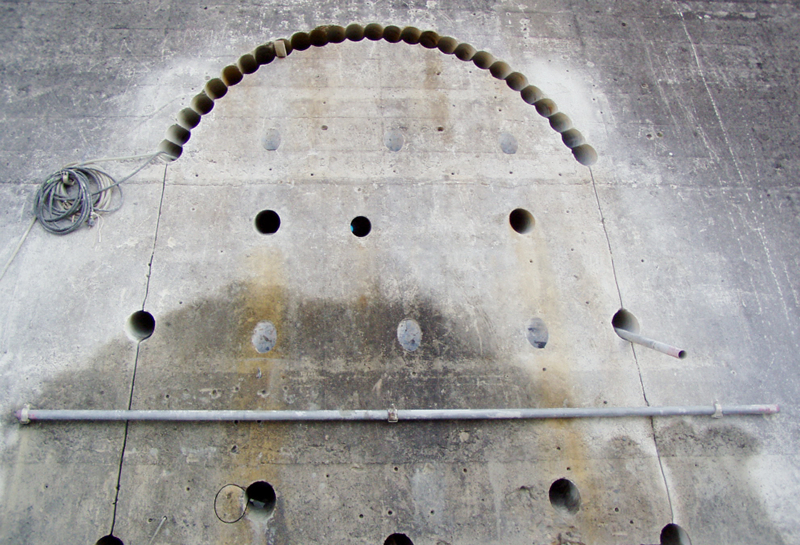

    切断・穿孔完了

    工事担当者の写真

    工事部門 カッティング

    高い精度でコアドリリングとワイヤーソー切断を行えました。

  • ダムゲートレス化工事の写真

    STEP
    4

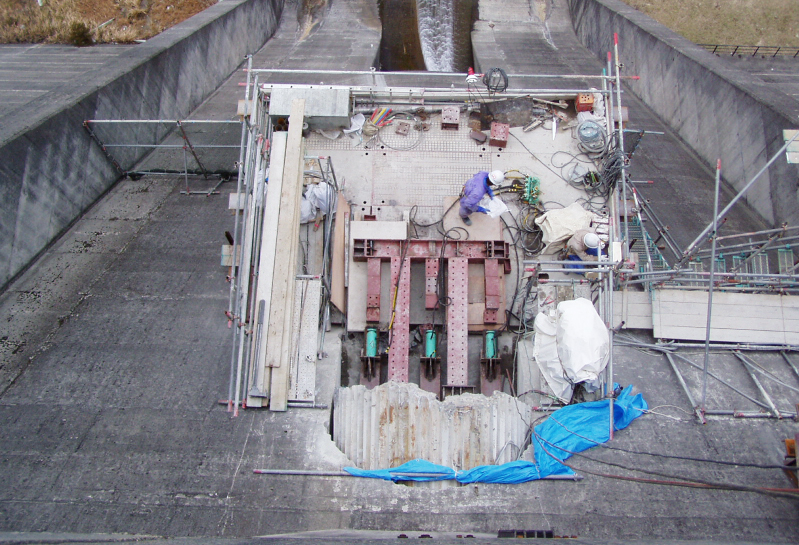

    切断ブロック引き出し

    工事担当者の写真

    工事部門 カッティング

    油圧ジャッキを使用し、120tあるブロックを引き出す緊張の瞬間です。

  • ダムゲートレス化工事の写真

    STEP
    5

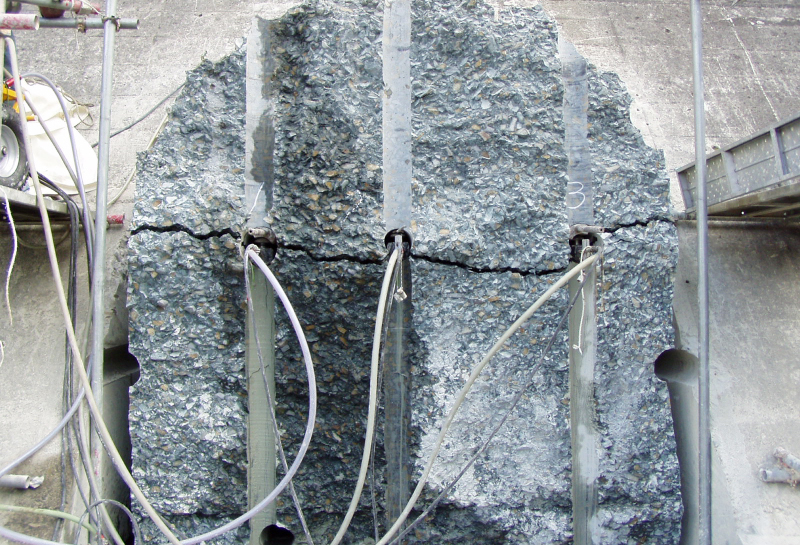

    バースター割裂

    工事担当者の写真

    工事部門 カッティング

    切断したコンクリートをバースターにて分割します。

  • ダムゲートレス化工事の写真

    STEP
    6

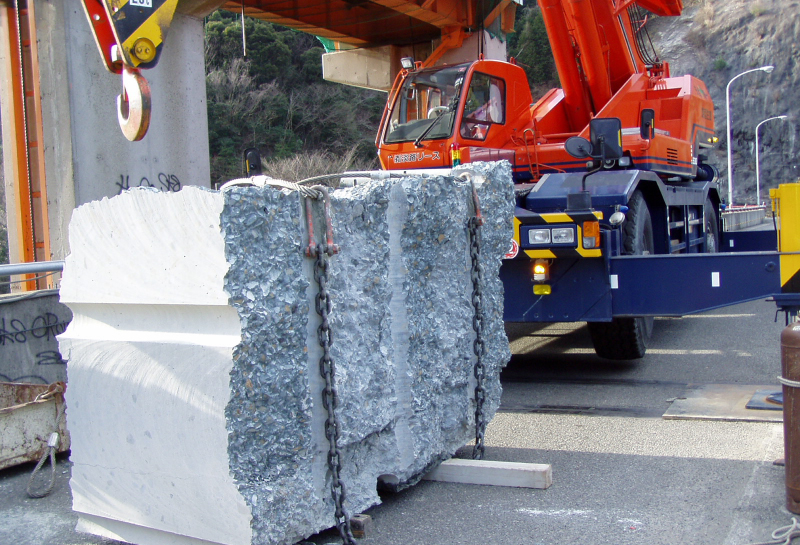

    割裂ブロック吊り出し

    工事担当者の写真

    工事部門 カッティング

    10tごとに分割されたブロックをクレーンにて吊り上げます。

  • ダムゲートレス化工事の写真

    STEP
    7

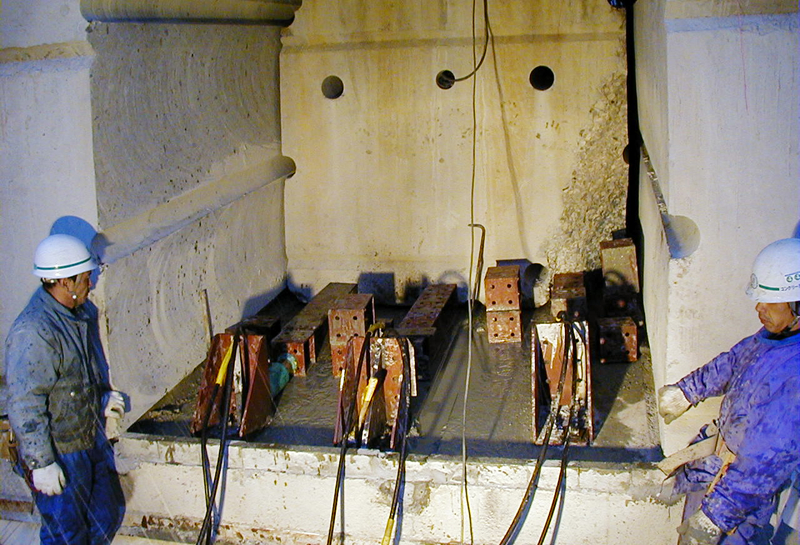

    切断ブロック押し出し

    工事担当者の写真

    工事部門 カッティング

    切断したブロックを、後方からも油圧ジャッキで段階ごとに押し出します。

  • ダムゲートレス化工事の写真

    STEP
    8

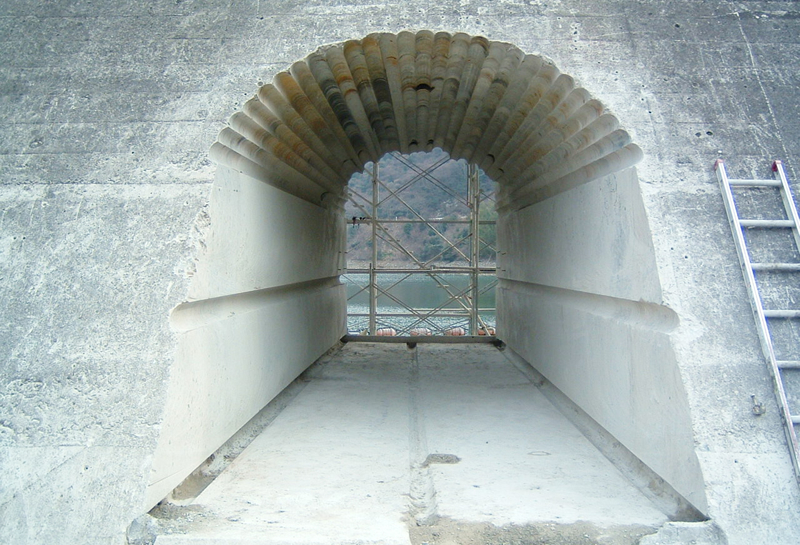

    貫通完了

    技術担当者の写真

    技術部門

    計画通り、高い精度で開口が設置できました。

  • ダムゲートレス化工事の写真

    STEP
    9

    貫通完了全景

    バックオフィス担当者の写真

    バックオフィス部門 総務

    自分がバックでサポートしたプロジェクトの全景を見て、改めて達成感を感じました。

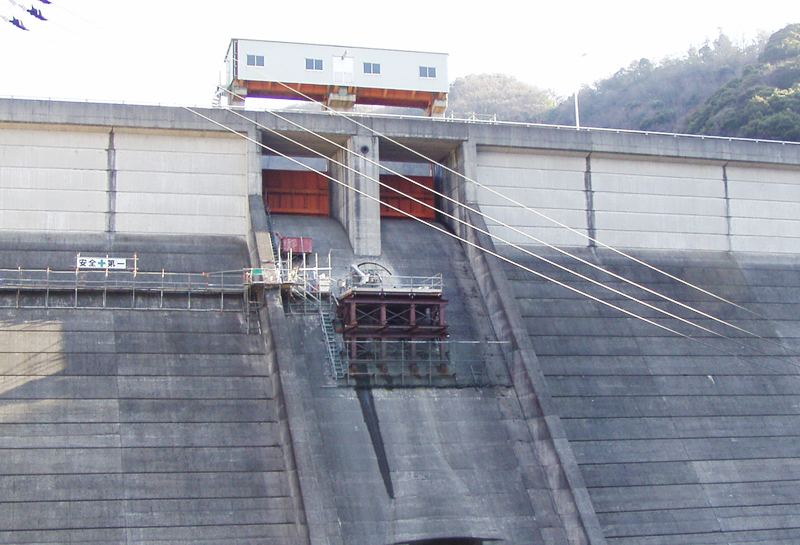

Before

工事前の写真

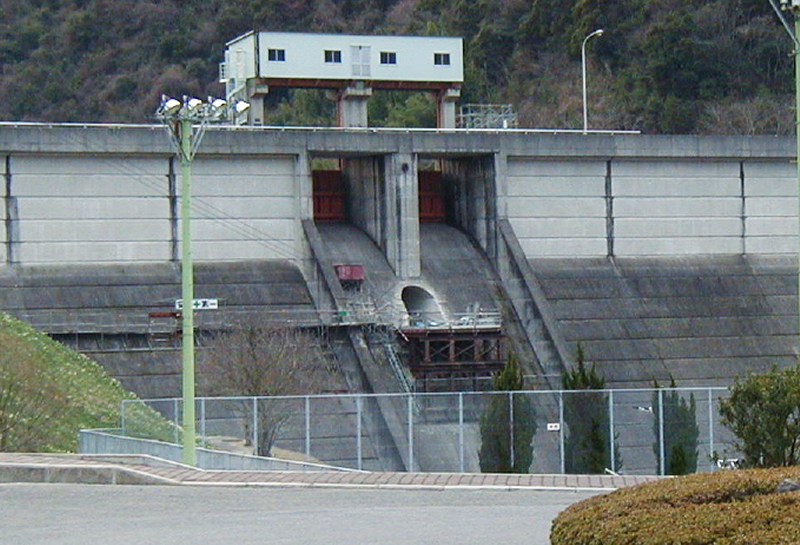

After

工事後の写真
